Linear Motor Wire EDM Machine | EXCETEK NP PLUS Series – NP1280L Plus

Electric erosion

“ Very large machining capacity High precision thanks to linear motors Axis flexibility ”

Ask for a quote

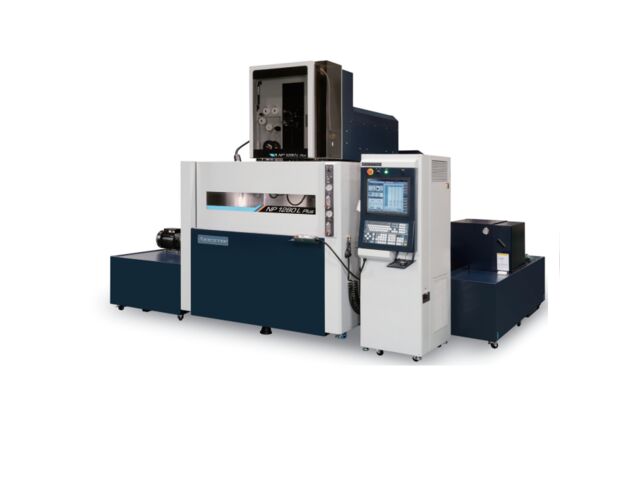

La machine d’électro‑érosion à fil NP1280L Plus – Z500/Z600 se distingue par sa grande capacité d’usinage et la précision offerte par ses moteurs linéaires sur les axes XY.

Conçue pour accueillir des pièces imposantes jusqu’à 1 650 × 1 200 × 495/595 mm et 4 000/4 500 kg, elle dispose d’une table offrant un déplacement de 1 200 × 800 mm, complétée par des axes UV de 260 × 260 mm et un axe Z atteignant 500/610 mm.

Adaptée aux travaux exigeant une conicité importante, cet équipement permet un angle maximal de ±30°/100 mm grâce à un guide diamant et une buse large.

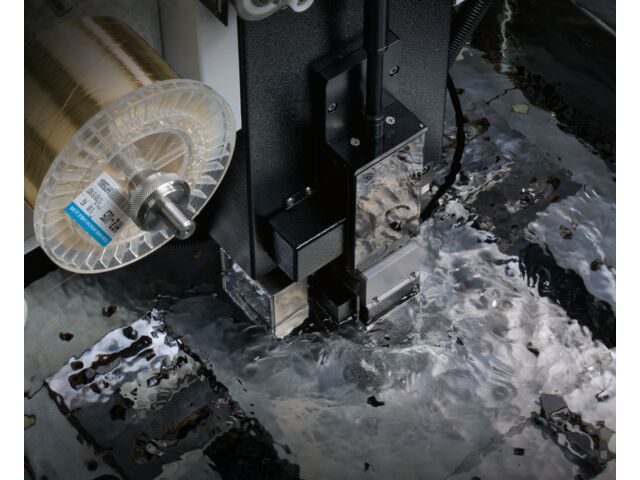

Le fil utilisé, d’un diamètre compris entre 0,2 et 0,33 mm, garantit une grande polyvalence, tandis que la vitesse de coupe optionnelle atteint 320 mm²/min dans de l’acier trempé SKD11 avec un fil Bedra Topas de 0,3 mm.

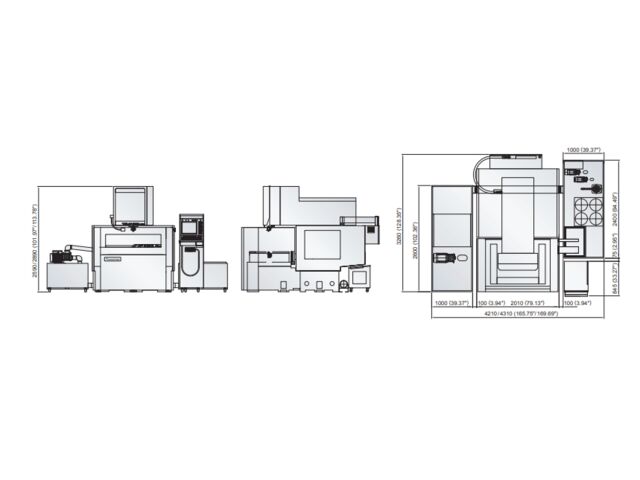

La machine affiche un design robuste avec des dimensions allant jusqu’à 4 510 × 3 765 × 2 890 mm pour un poids de 10 600/10 850 kg, et intègre un réservoir d’eau déionisée de 3 000/3 300 L, une filtration par 4 filtres papier, ainsi qu’un système de déionisation et un refroidisseur entièrement automatisés, assurant une performance stable et une maintenance simplifiée.

Technical features

Large‑format wire EDM machine High‑precision linear motors on X and Y axes Workpiece capacity up to 1,650 × 1,200 × 495/595 mm Maximum workpiece weight: 4,000 / 4,500 kg XY table travels: 1,200 × 800 mm Wire EDM Ø 0.2 to 0.33 mm Deionized water tank: 3,000 / 3,300 L Automated deionization and chiller system Taper cutting up to ±30° / 100 mm
